VENA® Thermic Flex
VENA® Thermic Flex
Secondary Loop · In-rack / 데이터센터 2차 냉각루프 전용 호스
APPLICATIONS
Vena® Thermic Flex는 고밀도 데이터센터 환경에서 CDU(냉각수 분배 장치)와 개별 서버랙 간의 핵심 연결을 실현하는 2차 냉각루프 전용 호스입니다.
1차 루프가 대용량 냉각수를 처리하는 동안, 이 솔루션은 협소한 IT 인프라 내 복잡한 배관 라우팅에 최적화되어 있습니다.
소형 내경(ID) 설계로 탁월한 유연성과 급격한 굴곡 반경 구현이 가능합니다. 킹킹(kinking)이나 유량 제한 없이 콜드플레이트와 히트싱크에 일관된 유량을 공급합니다.
연속 열 사이클을 견디도록 설계되어 HPC 시스템의 장기 기계적 안정성과 가동시간을 보장합니다. 다이일렉트릭 플루이드 및 억제 글리콜과 탁월한 호환성으로 소재 열화를 방지하고 시스템 무결성을 보호합니다.
지오사이언스 T : 031-375-6493 E-Mail : info@gosci.co.kr
주요 특성
• 매끄러운 내외면의 적색 호스
• 부동액 및 방청액에 비영향
• 고진동 흡수, 단차 보정, 조립 편의성 우수
• 경화 저항성 및 압축 특성 우수
• 열노화 및 산화제 (산소, 오존, UV) 저항성 우수
• 운전 온도: -60°C(-75°F) ~ +200°C(392°F), 단기 220°C(428°F) 도달 가능
• 진공 내성: 0.80 bar (11.60 psi)
• 표준 내경: 6mm ~ 51mm / 직선 길이: 1 ~ 4m (커스텀 가능)
구성 소재
특수 난연 실리콘 고무 컴파운드 + 3겹 고온 저항 섬유 보강재 + 캡슐형 PPS 스프링 와이어로 제조됩니다.
적합 규격
안전은 랙 내부 부품의 비협상적 요구사항입니다. Vena® Thermic Flex는 UL-94 V0 인증을 취득하여 엄격한 난연 기준을 충족합니다. 이 인증은 전자 및 데이터 처리 장비에 대한 국제 화재 안전 규정에 부합합니다.
기술 사양
내경 (mm) | 내경 (inch) | 벽 두께 (mm) | 작동압력 (bar) | 파열압력 (bar) | 굴곡반경 (mm) |
6 | 1/4 | 5.5 | 28.53 | 85.58 | 62 |
10 | 3/8 | 5.5 | 27.31 | 81.92 | 68 |
13 | 1/2 | 5.5 | 22.22 | 66.67 | 73 |
19 | 3/4 | 5.5 | 20.62 | 61.87 | 93 |
25 | 1 | 5.5 | 14.70 | 44.10 | 135 |
32 | 1-1/4 | 5.5 | 13.84 | 41.51 | 169 |
38 | 1-1/2 | 5.5 | 10.73 | 32.19 | 200 |
51 | 2 | 5.5 | 7.46 | 22.37 | 244 |

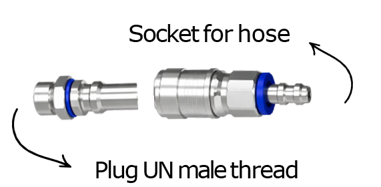

연결 옵션
UQD 퀵커넥트 (핫스왑 지원) | 표준 연결 |
UQD-02 (Ø 6mm) UQD-04 (Ø 10mm) UQD-06 (Ø 13mm) UQD-08 (Ø 16mm) | TC ASME BPE DIN-11851 / SMS CAMLOCK Socket / Plug UN 수나사 |
